產品概述：

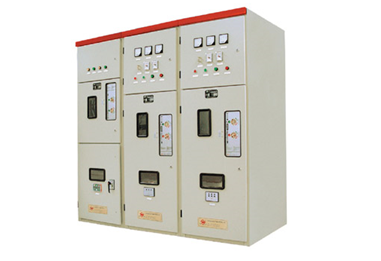

HXGN15A-12箱型固定式環網柜適用三相交流3－12kV，50Hz的配電系統中，作為環網供電單元和終端設備，起著接受和分配電能之用。環網柜能開斷負荷電流和短路電流，關合短路電流，具有對電路控制、保護、計量等功能，具有安全可靠的防誤和操作聯鎖功能，并適合于Ⅱ級凝露及污穢地區使用。
產品結構特點：
※ 柜體為組裝式結構，全金屬封閉結構，其防護等級達IP2X至IP3X。
※ 柜內主要元件真空負荷開關（壓氣式負荷開關，六氟化硫負荷開關），可以與熔斷器、接 地開關、電壓互感器、電流互感器配套使用或單獨使用，滿足運行的不同要求，開斷負荷電流和短路電流及關合短路電流。
※ 具有明顯隔離斷口、操作聯動機構及聯鎖機構。
※ 產品可用環網供電，也能用于終端供電，亦可配裝于箱式變電站使用。
※ 裝有限流式帶有撞擊器觸動脫扣裝置的熔斷器。
※ 產品符合IEC420,GB3804,GB3906,DL404等國際標準和國家標準要求。
產品主要技術參數：
序號 | 項 目 | 單位 | 負荷開關柜 | 組合電器柜 |
1 | 額定電壓 | kV | 3.6/7.2/12 | |
2 | 額定工頻耐受電壓 | kV | 對地、相間：42；斷口：48 | |
3 | 額定雷電沖擊耐受電壓 | kV | 對地、相間：75；斷口：85 | |
4 | 額定頻率 | Hz | 50 | |
5 | 額定電流 | A | 630 | 125 |
6 | 額定短路開斷電流（有效值） | kA | 31.5 | |
7 | 額定短路關合電流（峰值） | kA | 50 | 0 |
8 | 額定動穩定電流（峰值） | kA | 50 | 0 |
9 | 額定熱穩定電流4s（有效值） | kA | 20 | 0 |
10 | 交接電流 | A | 3150 | |
11 | 防護等級 | IP2X | ||
12 | 機械壽命 | 次 | 負荷開關10000, 隔離開關/接地刀2000 | |

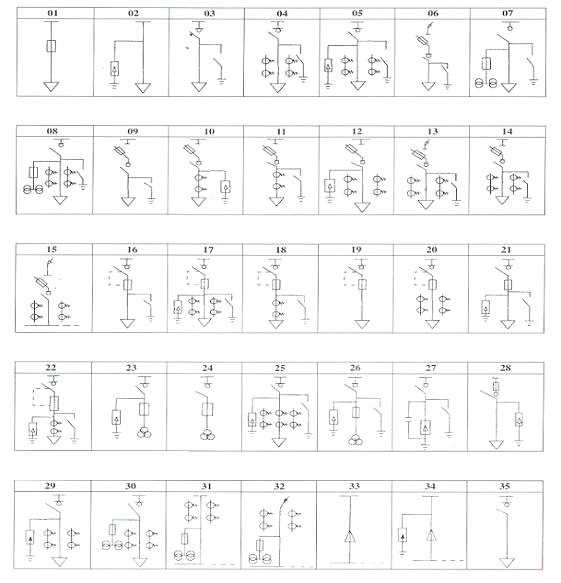

產品主回路接線方案：
