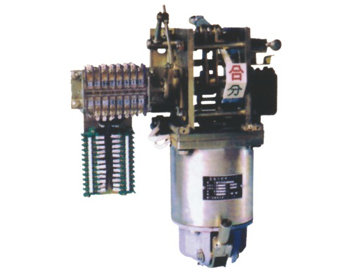

CD17型電磁操動機構
產品概述：
云南匯吉實業有限公司生產和銷售的CD17型電磁機構用于各類10KV手車柜上之ZN28型戶內高壓真空斷路器及其合閘功率與之相當?shù)钠渌邏簲嗦菲髦谩Ｆ漭敵鲛D(zhuǎn)角為50°~55°，本產品機械壽命為10000次。
產品技術參數：
CD17電操機構主要匹配表：
規格 | 配柜種類 | 匹配真空斷路器開端電流KA | 重量 | ||||||
CD17-Ⅰ | 各類手車柜 | 20 | 34 | ||||||
CD17-Ⅱ | 各類手車柜 | 31.5 | 34 | ||||||
CD17-Ⅲ | 各類手車柜 | 40 | 34 | ||||||
規格 | 合閘線圈 | 分閘線圈 | |||||||
電流（A） | 電阻（Ω） | 電流（A） | 電阻（Ω） | ||||||
CD17-Ⅰ | -220V | 55 | 4±0.24 | 1.5 | 146±8 | ||||
-110V | 110 | 1±0.06 | 3.0 | 36.5±2 | |||||
CD17-Ⅱ | -220V | 71 | 3.1±0.2 | 1.5 | 146±8 | ||||
-110V | 142 | 0.77±0.05 | 3.0 | 36.5±2 | |||||
CD17-Ⅲ | -220V | 128 | 1.72±0.15 | 1.5 | 146±8 | ||||
-110V | 256 | 0.43±0.04 | 3.0 | 36.5±2 | |||||
