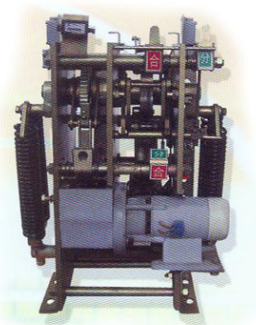

CT14彈簧操動機構
產品概述：
云南匯吉實業有限公司生產和銷售的CT14型彈簧操動機構系戶外型，配用于LW8-40.5戶外高壓SF6斷路器，其性能符合GB1984-89《交流高壓斷路器》和本產品《技術條件》的要求。主要指標達到或超過“I E C ”標準。
CT14型彈簧操動機構合閘彈簧的儲能方式有電機儲能和人力儲能兩種；分、合閘操作也有電動（電磁鐵）、手動兩種方式。
產品技術參數：
1、儲能電機：采用單相交直流兩用串激電動機，其技術數據如下表：
型號 | HDZ-19903A | HDZ-29903A |
額定工作電壓（V） | -110 | -220 |
額定工作電流（A） | 10 | 7.5 |
額定電功率（W） | 990 | 990 |
正常工作電壓范圍 | 85%～110%額定工作電壓 | |
額定工作電壓下儲能時間（S） | 小于15 | |
2、手力儲能操作力小于370N
3、合閘電磁鐵：采用螺管式電磁鐵，其技術數據如下表：
額定工作電壓（V） | ～380 | ～220 | ～220 | -110 | -48 |
額定工作電流（A） | 2 | 3.5 | 2.3 | 3.5 | 9.5 |
額定電功率（W） | 610 | 610 | 380 | 390 | 460 |
20℃時線圈電阻值（Ω） | 18.6 | 8.3 | 95.3 | 32 | 5 |
正常工作電壓范圍 | 85%～110%額定工作電壓 | ||||
