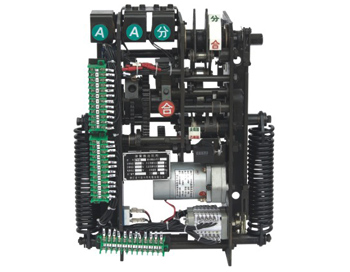

CT19型彈簧操動機構
產品概述:
云南匯吉實業有限公司生產和銷售的CT19型彈簧機構專為操作10-35KV手車柜中之ZN28型戶內高壓真空斷路器及其合閘功與之相當?shù)母黝惛邏簲嗦菲髦?，有過電流保護和失壓脫扣保護功能，機械輸出轉角為50°～55°，其機械壽命為20000次。
產品技術參數：
CT19機構的規格及匹配之主要部件數據如表：
規格 | 重量kg | 體積 | 電動機輸入功率（W） | 合閘彈簧mm | 匹配真空斷路器開斷電流KA |
CT19-Ⅱ | 30 | 420×350×160 | 110 | Ф7 | 20、31.5 |
CT19-Ⅲ | 30 | 420×350×160 | 110 | Ф8 | 40 |
CT19機構分、合閘電磁鐵技術數據如表：
額定工作電壓（V） | ~110 | ~220 | ~380 | -48 | -110 | -220 | |
額定工作電流（A） | 分 | 2.8 | 1.6 | 2.3 | 1.2 | ||
合 | 1.5 | 1 | 1.5 | 0.68 | |||
額定電功率（W） | 分 | 308 | 352 | 255 | 264 | ||
合 | 165 | 220 | 165 | 150 | |||
20℃時線圈電阻值（Ω） | 分 | 12±0.6 | 48±2.4 | 48±2.4 | 190±10 | ||
合 | 20±1 | 73±4 | 73±4 | 325±15 | |||
正常工作電壓范圍 | 合閘：85%～110%額定工作電壓。 | ||||||

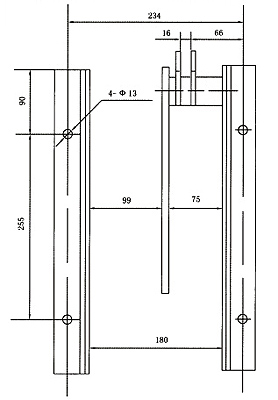

產品安裝尺寸：
