CT24型彈簧操動機構(上輸出)
產品概述:
云南匯吉實業有限公司生產和銷售的CT24型彈簧操動機構，可供操動110KV自能式SF6和真空斷路器之用，該機構外形美觀，結構科學簡潔，運行平穩，性能可靠，且合閘功調節范圍寬裕（260N.M-64N.M），其機械壽命在6000次以上，該機構輸出角度為57-60度，行程約102毫米，凈重為280公斤。
產品技術參數：
儲能電機為交直流兩用電機技術數據見表一：
電機型號 | 額定電壓 | 額定功率 | 正常工作電壓范圍 |
84HL01 | ≈220V | 500W | 85%-110%額定電壓 |
CT24型彈操機構分合閘電磁鐵電機技術數據見表二：
項目 | 額定工作電壓（V） | 額定工作電流（A） | 額定功率（W） | 20℃時線圈直流電阻（SL） | 正常工作電壓范圍 |
分閘脫機器 | 220 | 1 | 220 | 220±8 | 65%-120%額定工作電壓。小于30%額定工作電壓時不得分閘 |
110 | 2.1 | 232 | 52±5 | ||
合閘脫機器 | 220 | 1.36 | 300 | 160±8 | 85%-110%額定工作電壓。 |
110 | 2.13 | 300 | 40±4 |

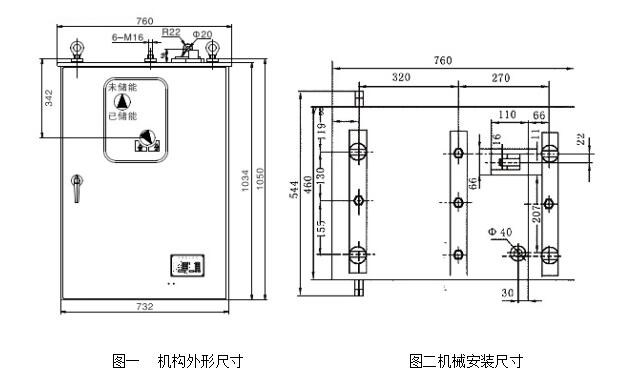

外型安裝尺寸：
