產品概述：

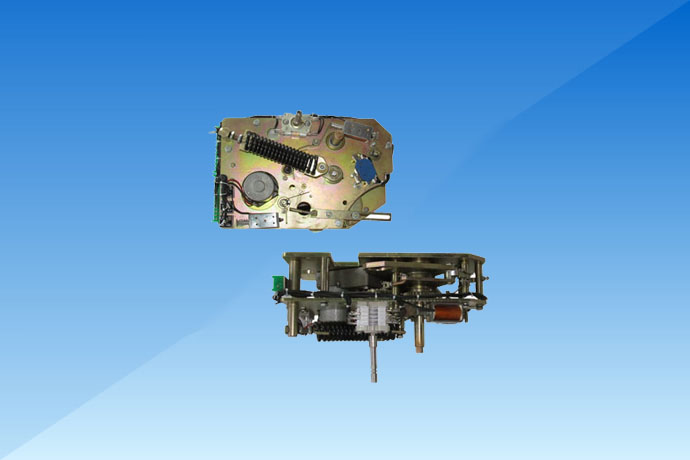

云南匯吉實業有限公司生產和銷售的CT28A型彈簧操作機構可供操作FZW28-12型戶外高壓負荷開關及合閘功能與之相當?shù)钠渌麘敉饣驊魞?nèi)真空負荷開關之用，操作方式：手動儲能、電動儲能、電動合分等功能。
產品型號含義：
C：操作機構；T：彈簧；28：設計序號
產品特點：
本機構一改原該型號機構無法電動儲能、電動分合的缺點，大大的提高了機構的便捷性、靈活性，加強了機構的整體性。尤其是在調試，本產品在性能方面比市場上同類產品有了很大的提高，比如彈跳，速度。同時其性能符合GB1984《交流高壓斷路器》和本產品《技術條件》的要求。
產品使用條件：
（1）周圍空氣溫度：上限+40℃，下限-25℃；
（2）海拔不超過2000m；
（3）風壓不超過700Pa（相當于風速34m/s）；
（4）無經常性劇烈震動場所。
產品技術參數：
1、儲能電機采用單向永磁直流電機，其技術參數如下表：
型號 | 53ZY-CJD01B | 53ZY-CJD02B | 53ZY-CJD03B | 53ZY-CJD04B |
額定工作電壓（V） | -220 | -110 | -48 | -24 |
額定電功率（W） | 70 | |||
正常工作電壓范圍 | 85%~110% | |||
額定工作電流（A） | 0.5A | 1.0A | 1.8A | 3.6A |
儲能時間（S） | ≤8 | |||
2、合閘/分閘電磁鐵采用螺管式電磁鐵，其技術參數如下表：
額定工作電壓（V） | -220 | -110 | -48 | -24 |
額定工作電流（A） | 1.69 | 3.4 | 6 | 11.5 |
額定電功率（W） | 372 | 374 | 288 | 276 |
20℃時線圈電阻值（Ω） | 130 | 33 | 8 | 21 |
正常工作電壓范圍 | 分閘：65%~120%額定工作電壓，小于30% 額定工作電壓是不得分閘 | |||
合閘：85%~120%額定工作電壓 | ||||
3、機構輸出轉角度約：44°
4、機構凈重：24Kg
5、機構所配高壓真空負荷開關的動作時間如下：
A.合閘時間（電操作）最高操作電壓不小于30ms，最低操作電壓不大于60ms。
B.分閘時間（電操作）最高操作電壓不小于20ms，最低操作電壓不大于40ms。
C.一次重合閘無電流間隔時間，不大于30ms。
6、與機構所配輔助開關觸點需能通過持續電流AC220V時為10A，DC220V時為3A。
7、行程開關選用LXW20-11C型磁吹開關，共有2對常開，2對常閉觸點。觸點能通過的持續電流AC220V時為6A，DC220V時為2A。
