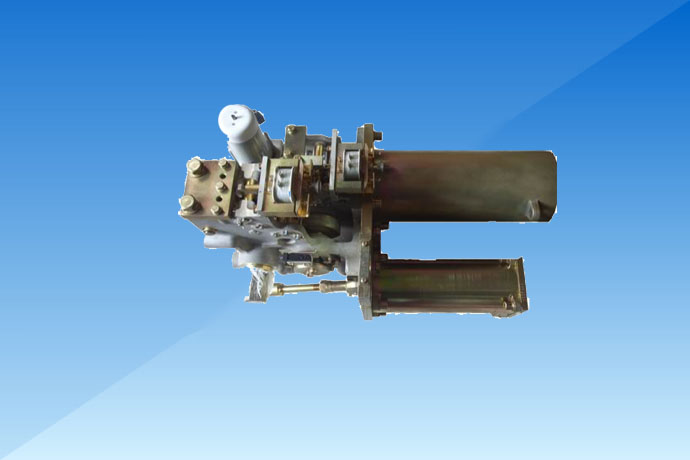

CT30 彈簧儲能式操動機構
產品概述：
云南匯吉實業有限公司生產和銷售的CT30型彈簧儲能式操動機構是適用配裝110～252kV多型號超高壓自能式六氟化硫斷路器的操動機構，產品技術性能指標符合GB1984《交流高壓斷路器》、L402-9《交流高壓斷路器訂貨技術條件》等標準對操動機構的要求。
產品技術參數：
機構主要機械特性參數見下表：
序號 | 項 目 | 單 位 | 數 據 | 備 注 |
1 | 最大輸出轉度 | 度 | 45 | |
2 | 合閘輸出功率 | 焦耳 | 2400～4200 | 斷路器預期能達到的合閘速度值為：2.5～3.5m/s |
3 | 分閘輸出功率 | 焦耳 | 2200～2400 | 斷路器預期能達到的分閘速度值為：4.5～5.5m/s |
控制回路與輔助回路參數
控制回路與輔助回路參數見下表：
序號 | 項 目 | 單 位 | 數 據 | 備 注 | |
1 | 分、合閘線圈控制電壓 | V | DC110/DC220 | 按訂貨要求 | |
2 | 分閘線圈電流 | A | 3.67/3.28 | ||
3 | 合閘線圈電流 | A | 3.67/3.28 | ||
4 | 電機電壓 | V | DC220/AC220 | 按訂貨要求 | |
5 | 電機功率 | W | 600 | ||
6 | 電機電流 | A | 5.5/2.7 | ||
7 | 電機轉速 | r.p.m | 530 | ||
8 | 加熱器 | 電壓 | V | AC220 | 按訂貨要求 |
