產品概述：

1.1 型號及名稱

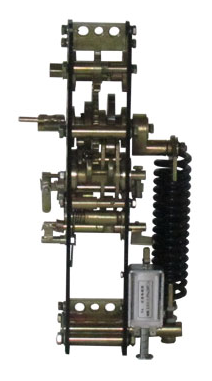

CTB型彈簧操動機構，期中CTB-S為手動操動機構，CTB-D為電動操動機構。

1.2 主要用途及工作條件

該機構可供匹配ZW32-12型戶外高壓真空斷路器及合閘功能與之相當?shù)钠渌鼞敉饣驊魞?nèi)真空斷路器，其性能符合GB1984《交流高壓斷路器》和本產品《技術條件》的要求；手動操動機構具有手動儲能、手動合分、過電流保護功能。電動操動機構具有電動機或手動儲能、電磁或手動合分、過電流保護功能。為實現過電流保護所配置的控制器具有涌流、延時和速斷保護功能。本產品適用以下工作條件：
A.周圍空氣溫度上限為+40℃，下限-45℃；
B.海拔不超過2000m，風速不大于35m/s；
C.相對濕度日平均不大于95%，月平均不大于90%（+25℃）。水蒸氣壓日平均不大于2.2*103Mpa，月平均不小于1.8*103Mpa；
D.沒有火災，爆炸危險、嚴重污穢、腐蝕及劇烈震動的場所；

產品技術參數：

1、儲能電機采用單向永磁直流電動機，其技術數據如下表：

2、手動儲能操作采用與機構所配的儲能手柄操作，其操作力小于100N·m

3、合閘/分閘電磁鐵采用螺管式電磁鐵，其技術參數如下表：

3、 過電流脫扣器技術參數如下表：

4、其它

4.1 機構輸出轉角40°。
4.2 機構凈重：CTB-S約為10Kg,CTB-D約為10Kg。
4.3 機構所配ZW32-12戶外高壓真空斷路器的動作時間如下：
A.合閘時間（電操作）最高操作電壓不小于25ms，最低操作電壓不大于60ms；
B.分閘時間（電操作）最高操作電壓不小于18ms，最低操作電壓大于45ms；
C.一次重合閘無電流間隔時間，不大于30ms；
4.4 與機構所配輔助開關觸點需能通過持續電流AC220V時10A，DC220V時為5A。
4.5 行程開關選用CSK-22型磁吹開關，其有2對常開、2對常閉觸點；交流為380V時持續通過電流不小于8A，DC220時持續電流不小于3A。
