產品概述 ：

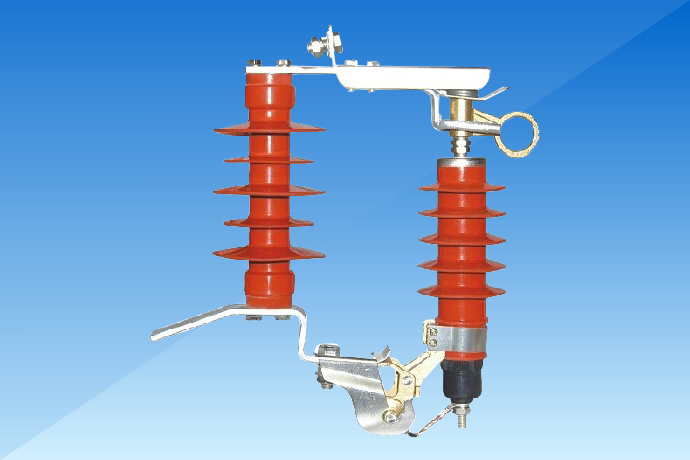

           HY5WS-17/50DL跌落式(可投式、可卸式)避雷器是一種易拆裝的高壓組合電器，應用在６ＫＶ、１０ＫＶ的高壓電力線路上。它克服了現有避雷器安裝拆卸困難，而且必須停電的弊病。本實用新型主要是由固定件和活動件兩部分組成。避雷器投入或退出運用可直接用絕緣棒挑上或挑下活動件部分。

      其將配電型氧化鋅避雷器改裝后巧妙地安裝在跌落式熔斷器的跌落式機構上，達到在不斷電的情況下，可以借助絕緣拉閘操縱桿方便地對避雷器進行檢測、維修與更換，不但保證了線路的暢通，而且大大地減少了電力維護人員的工作強度和時間，特別適合于不宜停電的場所如郵電通訊、機場車站、醫院、繁華商業區等。在避雷器出現異常發生故障時，利用工頻短路電流讓脫離器動作，使脫離器接地端自動脫開，避雷器元件翻落，退出運行防止事故進一步擴大，并易于維護人員及時發現進行維護和更換。其翻落原理類似熔斷器熔絲熔斷引起熔管翻落。我公司采用了目前國際最先進的熱爆式脫離器，具有動作速度快，動作電流范圍廣，又能耐受規定電流沖擊和動作負載的優點。

產品技術參數：

注：避雷器的參數同常規避雷器，以上為配電型，可換成電容型等其他類型。

產品安裝使用說明：

1.本產品應安裝在額定電壓于避雷器額定電壓一致的系統和設備的線路上。
2.安裝使用前請檢查避雷器元件與跌落式機構之間的松緊程度，以保證接觸良好并投卸靈活。
3.調整方法：轉動避雷器上銅觸滿頭（帶拉環），使其分閘拉力在6~10kg以內，并保持銅觸頭拉環側正朝外，然后銷緊下螺母，使拉環不易轉動。
4.安裝時，應使避雷器與鉛垂線成15~30度夾角，對地距離不少于200mm，各相間距離不少于350mm。、
5.跌落式機構上接線端接高壓線，下接線端必須可靠接地，切勿接反。
6.避雷器在投入運行前和投入運行后的注意事項同配電型避雷器。
7.當避雷器需要檢修或更換時，可在不斷電的情況下，借助絕緣拉閘操縱桿對準避雷器單元上的拉鉤進行方便的操作，如同更換跌落式熔管。
8.運行中避雷器單元跌落，應及時更換避雷器單元以恢復對系統的保護，而跌落式機構不需要更換，我公司可單獨提供相應的避雷器單元。
