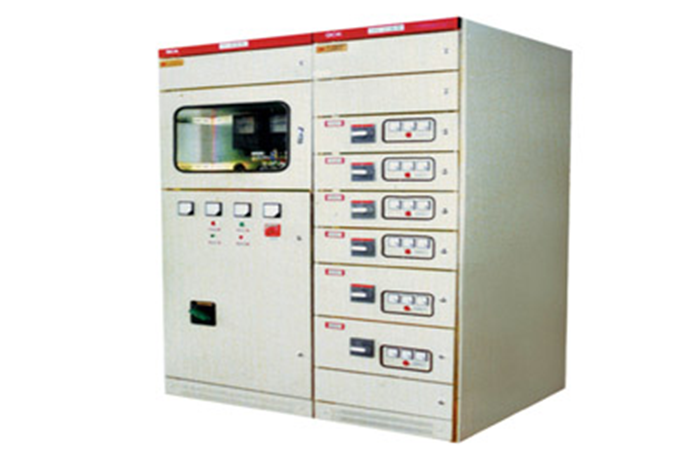

產品概述：

本開關柜系列是在全國聯合設計的GCL1、GCK1系列開關柜的基礎上吸收國外同類產品的優點，結合我國國情改進設計制造的。產品符合國際電工委員會 IEC 60439-1 標準和我國GB 7251.1 國家標準及機械工業部JB/T9661行業標準。產品適用于交流50Hz，額定工作低壓380V（660V）的低壓配電系統中心作為受電、饋電、母聯、照明、電動機控制及功率補償之用，它包含動力配電中心（PC）和電動機控制中心（MCC)之功能，并可設計成固定柜和抽屜柜混合系統，滿足不同的供配電需要。如用于發電廠、變電站、高層樓宇、劇院、體育場、機場、港口和工礦企業等低壓配電系統中做受電、饋電及動力控制之用。

1、GCK 低壓抽出式開關柜使用條件:

※ 海拔高度不超過2000m。
※ 環境溫度：-25℃ ～ +40℃，24小時內平均溫度不超過+35℃
※ 水平傾斜度不大于3度。
※ 地震烈度不超過8度。
※ 無劇烈振動和沖擊及爆炸危險場。

2、GCK3 低壓抽出式開關柜結構特點:

※  整柜為拼裝式組合結構，骨架采用鋼板彎制的槽型鋼材組合而成。柜 體在骨架、零部件外形尺寸及開孔尺寸按模數E=20mm變化。

※  MCC方案中，柜內部分成五個區域（室）：水平母線區、垂直母線區、功 能單元區、電纜室、性接地母線區。

※  零部件通用性強、適應性好、標準化程度高。

※  MCC柜的抽屜有四種標準尺寸，分別為：200，300，400，600（mm）。

※  PC方案中，每柜可裝ME3150或ME2500一臺或ME1600（800mm寬）二臺。

※ 本產品與其他抽出式開關柜比較具有結構緊湊、強度好、性能高、隔離可靠的特點。

3、GCK3低壓抽出式開關柜主要技術參數:

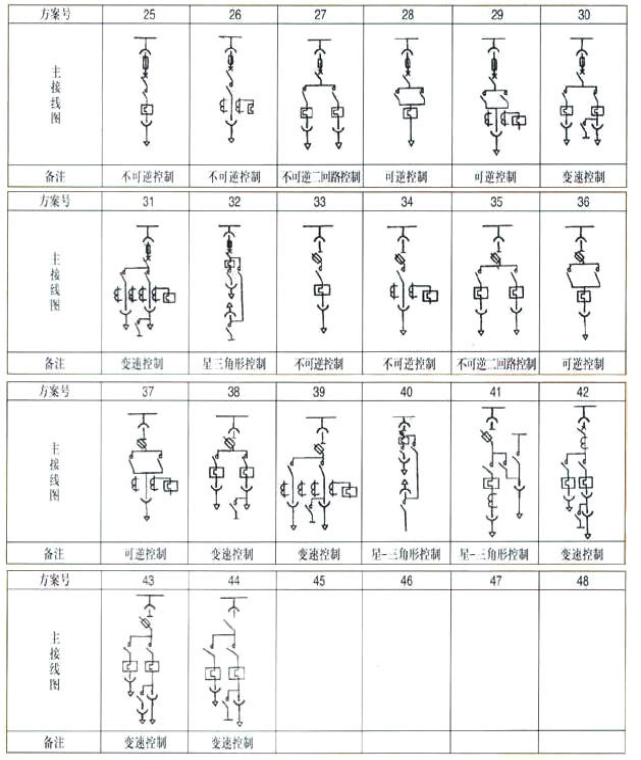

4、GCK3 低壓抽出式開關柜主回路接線方案:

5、GCK3 低壓抽出式開關柜訂貨須知：

1. 訂貨時說明型號、規格、數量、顏色。
2. 提供接線方案、元件型號、規格和要求。
3. 可以按照客戶的特殊要求，滿足客戶需要。
