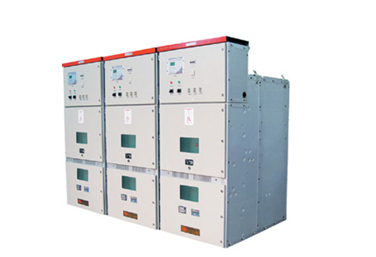

產品概述：

本開關柜可配用高開斷能力和低截流值的VS1真空斷路器、VD4真空斷路器、VEP真空斷路器或其它真空斷路器，具有防止誤分合斷路器﹑防止帶負荷推拉手車﹑防止接地開關閉合時關合斷路器﹑防止帶電時誤合接地開關﹑防止誤入帶電隔室的“五防”聯鎖功能，是一種性能優越的配電裝置。

產品使用環境：

1. 周圍空氣溫度上限+40℃，下限-15℃。

2. 設備安裝場所的最大海拔高度1000m。

3. 環境濕度日平均相對濕度≤95%，月平均相對濕度≤90%。

4. 地震烈度不超過8度。

5. 周圍空氣應不受腐蝕性或可燃?xì)怏w﹑水蒸氣等明顯污染。

6. 無嚴重污穢及經常性的劇烈震動。

產品結構特點：

1. 柜體結構采用敷鋁鋅板經多重折邊組裝而成。

2. 完全金屬鎧裝及徹底分隔。

3. 柜殼密封度高，防止設備受雜物和蟲害侵入，防護等級IP4X。

4. 簡單且有效的閉鎖，防止誤操作。

5. 可配用VEP、VS1及進口VD4等真空斷路器。

6. 高壓室內的真空斷路器及操動機構僅需少量維修。

7. 更換斷路器方便簡單，手車互換性好。

8. 柜體可靠墻安裝，柜前維修，減少占地面積。也可不靠墻安裝，雙面維修。

9. 電纜室有充裕的空間，可連接多根電纜。透過面板門，極易觀察到電纜安裝情況。

10. 快速接地開關用于接地和回路短路。

11. 產品符合GB3906、DL404及參照國際標準IEC-60298標準。

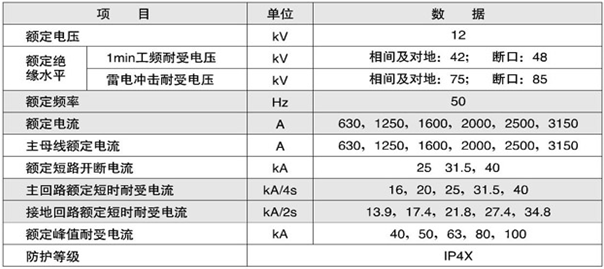

產品技術參數:

產品一次接線方案：
