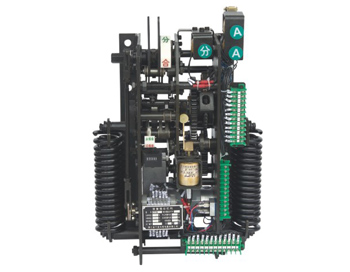

CT19BN型彈簧操動機構
產品概述:
云南匯吉實業有限公司生產和銷售的CT19BN彈簧機構是在CT19B型機構的基礎上發展起來的新一代配40.5KV等級彈操機構，CT19BN-Ⅰ型機構用于戶內35KV手車式真空斷路器，其輸出方式為上下拉動式。 該類機構的輸出轉角為50°~55°，機械壽命為10000次。
產品技術參數：
CT19BN-Ⅰ機構的規格及匹配之主要部件數據如表
規格 | 重量kg | 體積 | 電動機輸入功率（W） | 合閘功kg.m | 匹配真空斷路器開斷電流KA |
CT19BN-Ⅰ | 35 | 440×330×180 | 200 | 45 | 35KV25KA |
CT19BN-Ⅰ機構分、合閘電磁鐵技術數據如表：
額定工作電壓（V） | ~110 | ~220 | ~380 | -48 | -110 | -220 | |
額定工作電流（A） | 分 | 2.8 | 1.6 | 2.3 | 1.2 | ||
合 | 1.5 | 1 | 1.5 | 0.68 | |||
額定電功率（W） | 分 | 308 | 352 | 255 | 264 | ||
合 | 165 | 220 | 165 | 150 | |||
20℃時線圈電阻值（Ω） | 分 | 12±0.6 | 48±2.4 | 48±2.4 | 190±10 | ||
合 | 20±1 | 73±4 | 73±4 | 325±15 | |||
正常工作電壓范圍 | 合閘：85%～110%額定工作電壓。 | ||||||

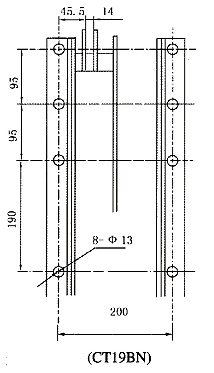

產品安裝尺寸：
