產品概述:

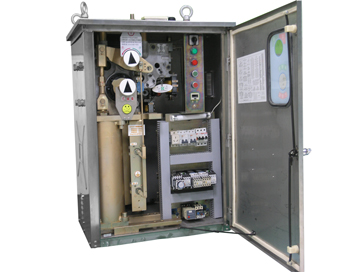

云南匯吉實業有限公司生產和銷售的CT30A彈簧機構可供操作72.5~252kV瓷柱式SF6斷路器和GIS組合電器之用，其性能符合GB1984《交流高壓斷路器》和本產品《技術條件》的要求，各項指標均達到和超過IEC56《高壓交流斷路器》中有關的標準。
產品使用條件：
1、周圍空氣溫度：?40℃~?40℃；
2、相對濕度：月平均值不大于90%；
3、空氣污穢程度不超過GB5582中的Ⅲ級；
4、海拔高度不超過2000m；
5、風壓不超過700Pa（相當與風速34m/s）；
6、無經常性劇烈震動的場所；
7、安裝場所：戶內或戶外。
產品技術參數：
1、儲能電機為交直流兩用電機，其技術參數如表一
型號 | SBH801600-2 | SBH801600-1 |
額定工作電壓（V） | ≌220V | ≌110V |
電動機額定功率（W） | 600 | 600 |
正常工作電壓范圍 | 85%-110%額定電壓 | 85%-110%額定電壓 |
額定電壓儲能時間 | ≤15s | ≤15s |
2、手動儲能采用一棘輪扳手，儲能時最大操作力為150Nm；
3、合閘電磁鐵，其技術參數如表二：
額定工作電壓（V） | 220 | 110 |
額定工作電流（A） | 2 | 4 |
額定功率（W） | 440 | 440 |
20℃時線圈電阻（?） | 110±5 | 27±2 |
正常工作電壓范圍 | 85%-110%額定電壓 | |
4、分閘電磁鐵，其技術參數如表三：
額定工作電壓（V） | 220 | 110 |
額定工作電流（A） | 2 | 4 |
額定功率（W） | 440 | 440 |
20℃時線圈電阻（?） | 110±5 | 27±2 |
正常工作電壓范圍 | 65%-120%Ue，30%不得分閘 | |
5、機構輸出角度：45°。
6、機構合閘功調整范圍大，可在2000J-3800J可調。
7、機構分閘功為1500J-2500J。
8、機構凈重：300千克。
9、機械壽命：10000次。
