GN30-12戶內高壓隔離開關
產品概述：

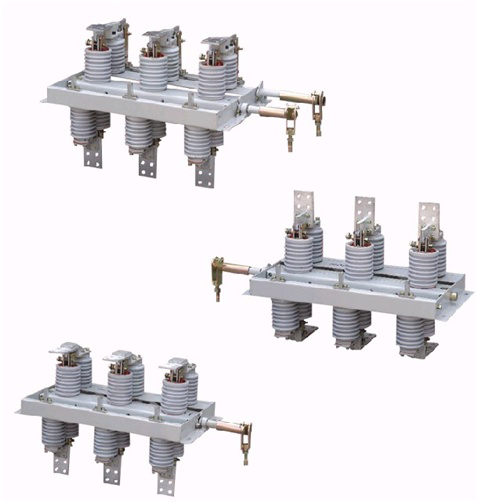

GN30-12型旋轉式戶內高壓隔離開關是一種旋轉觸刀式的新型隔離開關，主要結構是在三相共底架的上、下兩個平面上，固定兩組絕緣子及觸頭，通過旋轉觸刀，從而實現開關的分合閘。
GN30-12D型開關是在GN30-12型開關基礎上增加帶接地刀的形式，可滿足不同電力系統的需要。本產品設計緊湊、占用空間小、絕緣能力強、易于安裝調整，其性能符合GB1985-89《交流高壓隔離開關和接地開關》的要求，適用 于額定電壓12kV交流50Hz及以下戶內系統中，作為在有電壓無負載情況下，分合電路之用?？膳c高壓開關柜配套使用，也可單獨使用。
產品主要技術參數:
技術參數 | GN30-12/400-12.5 | GN30-12/630-20 | GN30-12/1000-31.5 | GN30-12/1250-31.5 | |
GN30-12D/400-12.5 | GN30-12D/630-20 | GN30-12D/1000-31.5 | GN30-12D/1250-31.5 | ||
額定電壓（kV） | 10 | ||||
最高電壓（kV） | 12 | ||||
額定電流 （A） | 400 | 630 | 1000 | 1250 | |
熱穩定電流（kA） | 12.5 | 20 | 31.5 | ||
熱穩定時間 | 4 | ||||
動穩定電流（kA） | 31.5 | 50 | 80 | ||
額定絕緣水平 | 額定沖擊電壓（kV） | 相間、相地75、斷口85 | |||
1min工頻耐壓 | 相間、相地42、斷口48 | ||||
