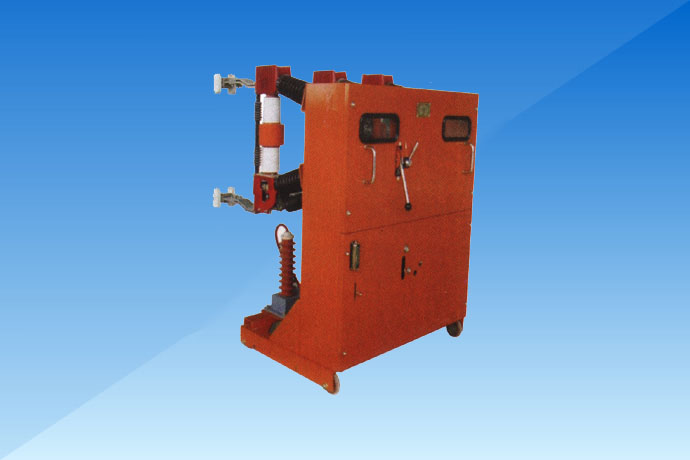

ZN23-40.5真空斷路器
產品概述：
ZN23-40.5型真空斷路器為額定電壓40.5kV，三相交流50Hz的戶內高壓開關設備的專用真空斷路器，適用于工礦企業，變電站等輸配電室，作控制和保護開關，尤其適用于冶金、電弧煉鋼等需頻繁操作的行業，作為控制和保護設備。
產品主要技術參數:
名稱 | 單位 | 參數 | |||
額定電壓 | kV | 40.5 | |||
額定電流 | A | 630/1000/1250 | 1250/1600 | 1250/1600/2000/2500 | 1600/2500/3150 |
額定短路開斷電流 | kA | 20 | 25 | 31.5 | 40 |
額定短路關合電流 | kA | 50 | 63 | 80 | 100 |
額定動穩電流(峰值) | kA | 50 | 63 | 80 | 100 |
額定熱穩定電流(有效值) | kA | 20 | 25 | 31.5 | 40 |
額定熱穩定時間 | s | 4 | |||
額定短路開斷電流開斷次數 | 次 | 30(50) | |||
全開斷時間CDI0電磁操動機構 | mS | ＜80 | |||
額定操作順序 | 0.3 | ||||
一分鐘工頻耐壓(有效值) | kV | 對地相間42，斷口48 | |||
雷電沖擊耐壓 | kV | 對地相間75，斷口85 | |||
機械壽命 | 次 | 10000 | |||
額定電容器組開斷電流 | A | 630 | |||
儲能電機額定功率 | W | 275 | |||
儲能電動機額定電壓 | V | AC/DC220.110 | |||
儲能時間 | S | <15 | |||
合分閘電磁額定電壓 | V | AC/DC 220/110 | |||
過流脫扣器額定電流 | A | 5 | |||
輔助開關額定電流 | A | 10 | |||

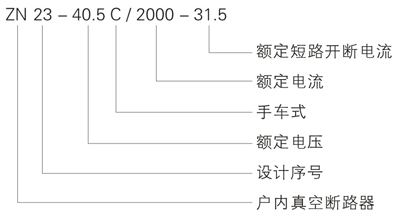

產品型號及含義:

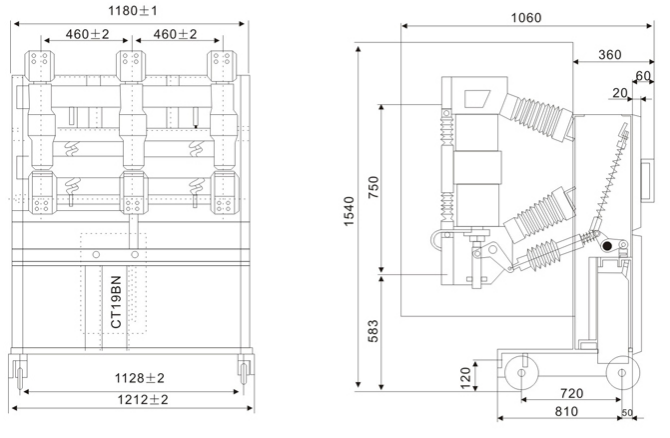

產品外形及安裝尺寸：
