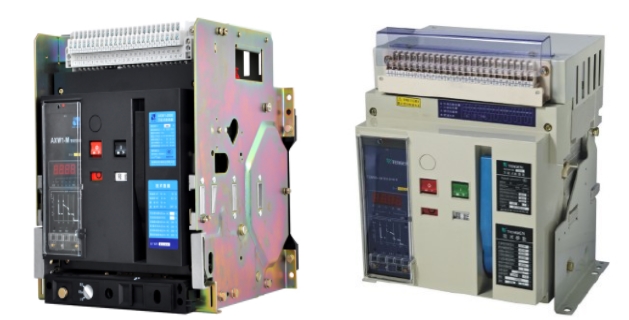

低壓抽屜式智能斷路器

產品概述：

   TGW1系列智能型萬能式斷路器(以下簡稱斷路器)，適用于交流50Hz，額定電壓至660V(690V)及以下，額定電流400A~6300A的配電網絡中，用來分配電能和保護線路及電源設備受過載、欠電壓、短路、單相接地等故障的危害。斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。同時帶有開放式通訊接口，可進行“四遙”，以滿足控制中心和自動化系統的要求。斷路器在海拔2000米的脈沖耐壓8000V(不同海拔按標準修正，最高不超過12000V)。該斷路器不帶智能控制器及傳感器可作隔離器用，標示為 。
    斷路器符合GB14048.2《低壓開關設備和控制設備低壓斷路器》和IEC60947-2《低壓開關設備和控制設備斷路器》等標準。

產品分類：

1、按安裝方式分
a.固定式
b.抽屜式
2、按極數分：三極、四極
3、按操作方式分
a.電動操作
b.手動操作(檢修、維護用)

◆脫扣器種類：

智能脫扣器、欠電壓瞬時(或延時)脫扣器、分勵脫扣器。

◆智能控制器性能：

a.智能控制器分為：H型(通訊型)、M型(普通智能型)、L型(經濟型)；
b.具有過載長延時反時限、短延時反時限、定時限、瞬時功能?？捎捎脩?hù)自行設定組成所需要的保護特性；
c.單相接地保護功能；
d.顯示功能：整定電流顯示、動作電流顯示、各線電壓顯示(電壓顯示應在訂貨時提出)；
e.報警功能：過載報警；
f.自檢功能：過熱保護自檢、微機自診斷；
g.試驗功能：試驗脫扣器的動作特性。

產品工作條件：

◆周?chē)諝鉁囟?br/>上限值不超過+40℃，下限值不低于-5℃，24h平均值不超過+35℃。
注：下限值為-10℃或-25℃的工作條件，用戶應向本公司申明；
上限值超過+40℃或下限值低于-25℃的工作條件，用戶應與本公司協商。
◆安裝地點的海拔不超過2000m。
◆大氣條件：
大氣相對濕度在周?chē)諝鉁囟葹?40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的月平均最大相對濕度為90%，同時該月的平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上凝露。
◆防護等級：IP30
◆污染等級：3級
◆使用類別：B類
◆安裝類別：斷路器的主電路及欠電壓脫扣器、電源變壓器初級線圈的安裝類別為Ⅳ，輔助電路及控制電路安裝類別為Ⅲ。
◆安裝條件：斷路器應按本說明書要求安裝，斷路器的垂直傾斜度不超過5°(礦用斷路器的傾斜度不超過15°)。

技術數據與性能：

用戶安裝母線推薦：
